非标硅胶双支线
上一个:UL21452无卤MPPE-PE多芯线下一个:非标高温硅胶电子线
Product Description:       Applications:
■Conductor:30AWG---16AWG       ■Apply to Household appliance、lumination&Lighting
■solid or stranded, silver plated, or nickel coated copper    Metallurgy&Headlamp、electric machines、tempurature
conductor; or nickel conductor or tinned copper (tinned copper    sensor、Military series、Metallurgy Chemical series、
strands minimum 15 mils diameter)     Motor cars&Ships、Electrical installation
■Silicone Rubber insulation       应用:
■Rated temperature:150℃OR200℃.Rated voltage:300volts   ■适用于家用电器、照明灯具、电子设备、温度传感器、
■Uniform thickness of wire to ensure easy stripping and cutting. 航天、航空、军工产品、冶金化工、汽车船船、
■Passes UL VW-1&CUL FT1 vertical flame test     电力安装等连接线。

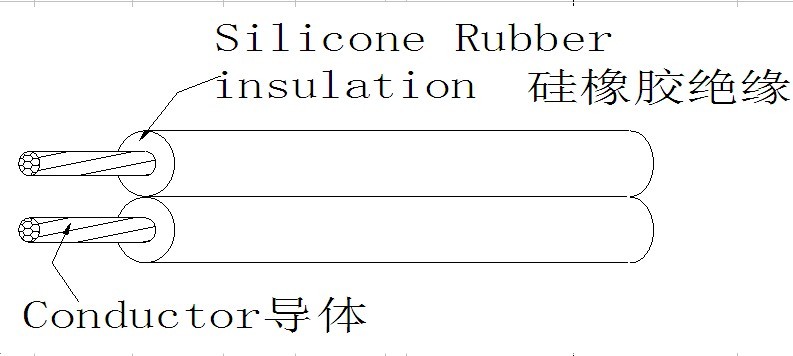

■Top coated conductor is available     Construction:
说明:         构造:
■导体:26AWG---18AWG
■导体使用单股或绞线裸铜或镀锡铜,镀银,镀镍,最小直径为15MILS
■硅橡胶绝缘.
■额定温度:150℃或者200℃额定电压:300Volts
■使用标准厚度,易剥,截断容易。
■可通过UL VW-1 及 CUL FT1 ,垂直燃烧测试
■可使用先绞后镀(TC)为导体


Conductor Insulation
Thickness
Overall
Diameter
Standard Put-up Conductor
Resistance at 20℃
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
30 7/0.10 0.38 1.1*2.2 2000 610 381
28 7/0.127 0.38 1.3*2.6 2000 610 239
26 7/0.16 0.38 1.4*2.8 2000 610 150
24 7/0.20 0.38 1.5*3.0 2000 610 94.2
11/0.16 0.38 1.5*3.0 2000 610
22 7/0.25 0.38 1.7*3.4 2000 610 59.4
17/0.16 0.38 1.7*3.4 2000 610
20 7/0.31 0.38 1.8*3.6 2000 610 36.70
21/0.178 0.38 1.8*3.6 2000 610
18 7/0.39 0.38 2.3*4.6 1000 305 23.20
34/0.178 0.38 2.3*4.6 1000 305
16 7/0.50 0.38 2.5*5.0 1000 305 14.60
26/0.25 0.38 2.5*5.0 1000 305
以上数据仅供参考,不作为正式的设计依据,产品规格以双方确认的规格书承认为准!最终解释权归稳畅电子制品有限公司所有。
