首页 >> 产品展示 >> >> UL10946电子线厂|多芯线批发|彩虹线批发|排线厂家批发详细说明

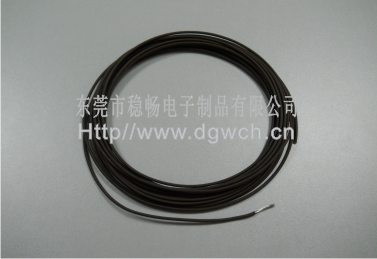

UL10946电子线厂|多芯线批发|彩虹线批发|排线厂家批发
上一个:UL10947电子线厂|多芯线批发|彩虹线批发|排线厂家批发下一个:UL10922电子线厂|多芯线批发|彩虹线批发|排线厂家批发
Product Description:
Tinned ,annealed,stranded or solid copper conductor.TPE XL-PEinsulation
■Tinned copper wire spiral shield
■XL-PE jacketed single core
■Use of spiral shield allows for fast and simple temination
■Rated temperature:105℃.Rated voltage:300V
■Passes UL VW-1&CUL FT1 vertical flamt test
说明:
■导体使用单股或绞线裸铜或镀锡铜,TPE或者XL-PE绝缘
■镀锡铜线缠绕
■单芯XL-PE被覆
■编织隔离
■额定温度:105℃额定电压:300V
■可通过UL VW-1 及 CUL FT1 ,垂直燃烧测试
Applications:
■Internal wiring and external interconnection of electronic equipment.
应用:
■电子设备的内部布线和外部互连。
UL Style& CUL Type Conductor
导体
Insulation
Thickness
绝缘厚度
No.of core
芯线数量
 shield
COVERAGE
屏蔽
覆盖率
Jacket Thickness
被覆厚度
Overall
Diameter
完成外径
Conductor
Resistance at 20℃导体电阻
线号 线数/线径
AWG No/mm mm % mm mm Ω/KM
UL10946
CUL(Stranded)绞线
30 7/0.10 0.25 1 >=65 0.76 2.80 381.00
28 7/0.127 0.25 1 >=65 0.76 2.90 239.00
26 7/0.16 0.25 1 >=65 0.76 3.00 150.00
24 11/0.16 0.25 1 >=65 0.76 3.20 94.20
22 17/0.16 0.25 1 >=65 0.76 3.40 59.40
20 21/0.178 0.25 1 >=65 0.76 3.60 36.70
18 34/0.178 0.25 1 >=65 0.76 4.00 23.20
16 26/0.25 0.25 1 >=65 0.76 4.20 14.60
14 41/0.25 0.25 1 >=65 0.76 5.40 8.96
以上数据仅供参考,不作为正式的设计依据,产品规格以双方确认的规格书承认为准!最终解释权归稳畅电子制品有限公司所有
