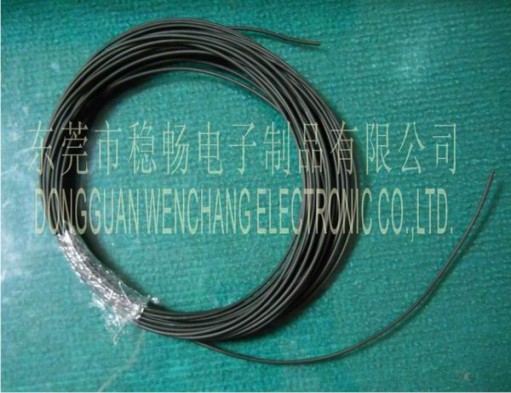

UL1534 照射PVC电子线
上一个:UL1581 PVC电子线下一个:UL1500 扁平电子线
Product Description:
■Tinned ,annealed,stranded or solid copper conductor.
■Color-coded XL- PVC insulation.
■Rated temperature:80℃. Rated voltage:Not specified
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CSA FT1 vertical flamt test
■Top coated conductor is avaiable.
说明:
■导体使用单股或绞线裸铜或镀锡铜.
■XL-PVC绝缘
■额定温度:80℃额定电压:无规定.
■使用标准厚度,易剥,截断容易。
■可通过UL VW-1 及 CSA FT1 ,垂直燃烧测试.
■可使用先绞后镀(TC)为导体
Applications:
■Internal wiring of computers,office equipment and other electronic and electrical equipment.
应用:
■用于电脑、电子及电器设备内部配线.
UL Style& CSA Type Conductor
导体
Insulation
Thickness
绝缘厚度
Overall
Di
ameter
完成外径
Standard Put-up
标准长度
Conductor
Resistance at 20℃导体电阻
线号 线数/线径 英制 公制
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL1061
CSA AWM I A
(Stranded)
绞线
30 7/0.102 0.25 0.80 2000 610 381.00
28 7/0.127 0.25 0.90 2000 610 239.00
26 7/0.16 0.25 1.00 2000 610 150.00
24 11/0.16 0.25 1.10 2000 610 94.20
22 17/0.16 0.25 1.30 2000 610 59.40
20 21/0.178 0.25 1.50 2000 610 36.70
18 34/0.178 0.25 1.70 2000 610 23.20
16 26/0.25 0.25 2.00 2000 610 14.60
UL1061
CSA AWM I A
(Solid)
单股
30 1/0.254 0.25 0.75 2000 610 361.00
28 1/0.32 0.25 0.80 2000 610 227.00
26 1/0.404 0.25 0.90 2000 610 143.00
24 1/0.511 0.25 1.00 2000 610 89.30
22 1/0.643 0.25 1.15 2000 610 56.40
20 1/0.813 0.25 1.30 2000 610 35.20
18 1/1.024 0.25 1.50 2000 610 22.20
16 1/1.29 0.25 1.80 2000 610 14.00
以上数据仅供参考,不作为正式的设计依据,产品规格以双方确认的规格书承认为准!最终解释权规稳畅电子制品有限公司所有
