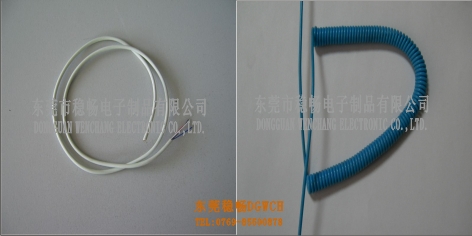

UL20327弹簧线/弹弓线/曲线/螺旋线
上一个:UL20328弹簧线/弹弓线/曲线/螺旋线下一个:UL20318弹簧线/弹弓线/曲线/螺旋线
Product Description:
■Tinned ,annealed,stranded or solid copper conductor.
■TPE insulation or PP PE insulation
■Cores cabled under aluminum mylar shield
■Tinned stranded copper drain wire.
■Tinned copper braid shield, 85% coverage.
■TPE jacketed  computer and data transmission cable.
■Rated temperature:105℃.Rated voltage:300Volts
■Passes UL VW-1&CSA FT1 vertical flame test
说明:
■导体使用单股或绞线裸铜或镀锡铜。
■TPE绝缘或PP PE绝缘。
■芯线集绞后铝箔麦拉带隔离。
■镀锡软铜地线
■镀锡铜线编织,屏蔽率85%。
■电脑资料传输电缆,TPE被覆。
■额定温度:105℃额定电压:300Volts
■可通过UL VW-1 及 CUL FT1 ,垂直燃烧测试
Applications:
■External interconnection of electronic equipment equipment.
应用:
■用于电子设备外部互连
UL Style& CUL Type Cores Conductor Insulation
Thickness
Nom.Dia Shield Coverage Jacket Thickness Overall
Diameter
Conductor
Resistance at 20℃
AWG No/mm mm mm % mm mm Ω/KM
UL20327
CUL
(Stranded)
2C 30 7/0.100 0.23 0.80 >=65 0.76 3.20 381.00
28 7/0.127 0.23 0.90 >=65 0.76 3.40 239.00
26 7/0.16 0.23 1.00 >=65 0.76 3.60 150.00
24 11/0.16 0.23 1.10 >=65 0.76 3.80 94.20
22 17/0.16 0.23 1.30 >=65 0.76 4.20 59.40
20 21/0.178 0.23 1.50 >=65 0.76 4.60 36.70
18 34/0.178 0.23 1.80 >=65 0.76 5.20 23.20
16 26/0.25 0.23 2.10 >=65 0.76 5.80 14.60
3C 30 7/0.100 0.23 0.80 >=65 0.76 3.40 381.00
28 7/0.127 0.23 0.90 >=65 0.76 3.50 239.00
26 7/0.16 0.23 1.00 0.65 0.76 3.80 150.00
24 11/0.16 0.23 1.10 >=65 0.76 4.00 94.20
22 17/0.16 0.23 1.30 >=65 0.76 4.40 59.40
20 21/0.178 0.23 1.50 >=65 0.76 4.80 36.70
18 34/0.178 0.23 1.80 >=65 0.76 5.50 23.20
4C 30 7/0.100 0.23 0.80 >=65 0.76 4.80 381.00
28 7/0.127 0.23 0.90 >=65 0.76 5.10 239.00
26 7/0.16 0.23 1.00 >=65 0.76 5.30 150.00
24 11/0.16 0.23 1.10 >=65 0.76 5.50 94.20
22 17/0.16 0.23 1.30 >=65 0.76 6.00 59.40
20 21/0.178 0.23 1.50 >=65 0.76 6.50 36.70
5C 30 7/0.100 0.23 0.80 >=65 0.76 5.00 381.00
28 7/0.127 0.23 0.90 >=65 0.76 5.30 239.00
26 7/0.16 0.23 1.00 >=65 0.76 5.60 150.00
24 11/0.16 0.23 1.10 >=65 0.76 5.80 94.20
22 17/0.16 0.23 1.30 >=65 0.76 6.40 59.40
6C 30 7/0.100 0.23 0.80 >=65 0.76 5.30 381.00
28 7/0.127 0.23 0.90 >=65 0.76 5.60 239.00
26 7/0.16 0.23 1.00 >=65 0.76 5.90 150.00
24 11/0.16 0.23 1.10 >=65 0.76 6.20 94.20
以上数据仅供参考,不作为正式的设计依据,产品规格以双方确认的规格书承认为准!最终解释权归稳畅电子制品有限公司所有
