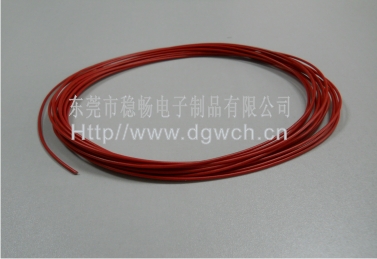

UL1790 TPE无卤电子线
上一个:UL10439 TPE无卤电子线下一个:UL1698 TPE无卤电子线
Product Description:
■Tinned ,annealed,stranded or solid copper conductor.
■Color -coded TPE insulation.
■Rated temperature:80℃ .Rated voltage:300volts
■Uniform thickness of wire to ensure easy stripping and cutting.
■Passes UL VW-1&CUL FT1 vertical flamt test
说明:
■导体使用单股或绞线裸铜或镀锡铜
■TPE绝缘
■额定温度:80℃额定电压:300Volts
■使用标准厚度,易剥,截断容易。
■可通过UL VW-1 及 CUL FT1 ,垂直燃烧测试
■可使用先绞后镀(TC)为导体
Applications:
■For use as Motor Leads or Internal Wiring of Appliances. Tags may indicate the following : 600 Volts Peak - For Electronic Use Only.
应用:
■作为电机电器的信息或内部布线,标签可能显示以下内容:600伏特电压-电子使用
UL Style& CUL Type Conductor
导体
Insulation
Thickness
绝缘厚度
Overall
Diameter
完成外径
Stand Put-up
标准长度
Conductor
Resistance at 20℃导体电阻
线号 线数/线径 英制 公制
AWG No/mm mm mm Ft/coil M/Coil Ω/KM
UL1790
CUL FT1 I A
(Stranded)
绞线
30 7/0.10 0.38 1.10 2000 610 381.00
28 7/0.127 0.38 1.20 2000 610 239.00
26 7/0.16 0.38 1.30 2000 610 150.00
24 11/0.16 0.38 1.40 2000 610 94.20
22 17/0.16 0.38 1.60 2000 610 59.40
20 21/0.18 0.38 1.80 2000 610 36.70
18 34/0.18 0.38 2.10 2000 610 23.20
16 26/0.25 0.38 2.40 2000 610 14.60
UL1790
CUL FT1 I A
(Top-coated)
先绞后镀
26 7/0.16 0.38 1.30 2000 610 140.00
24 7/0.20 0.38 1.40 2000 610 88.70
22 7/0.25 0.38 1.60 2000 610 54.70
20 7/0.31 0.38 1.80 2000 610 37.10
18 7/0.40 0.38 2.10 2000 610 23.70
16 7/0.488 0.38 2.30 2000 610 14.20
UL1790
CUL FT1 I A
(Solid)
单股
26 1/0.404 0.38 1.25 2000 610 143.00
24 1/0.511 0.38 1.35 2000 610 89.30
22 1/0.643 0.38 1.50 2000 610 56.40
20 1/0.813 0.38 1.65 2000 610 35.20
18 1/1.024 0.38 1.85 2000 610 22.20
16 1/1.29 0.38 2.15 2000 610 14.00
以上数据仅供参考,不作为正式的设计依据,产品规格以双方确认的规格书承认为准!最终解释权归稳畅电子制品有限公司所有
